راهنمای اینورتر هیبریدی: ذخیره سازی PV و باتری برای انرژی مدرن

چشم انداز انرژی جهانی دستخوش یک تحول اساسی است. افزایش تعرفه های برق، تکثیر سریع خورشیدی روی پشت بام، و نیاز فوری به کاهش وابستگی به شبکه، فناوری اینورتر هیبریدی را از یک راه حل تخصصی به یک نیاز جریان اصلی برای سیستم های انرژی مسکونی و تجاری سوق داده است. در مرکز این تغییر، اینورتر هیبریدی مبتنی بر ذخیره انرژی PV و باتری قرار دارد - دستگاهی که بسیار بیشتر از تبدیل انرژی خورشیدی DC به الکتریسیته قابل استفاده الفC انجام می دهد. این به طور فعال جریان برق را در چندین منبع تنظیم می کند تا مصرف خود را به حداکثر برساند، هزینه ها را به حداقل برساند و تداوم عرضه را تضمین کند.

کاری که یک اینورتر هیبریدی در واقع انجام می دهد

A اینورتر هیبریدی اساسا یک دستگاه مدیریت توان چند جهته است. بر خلاف یک اینورتر رشته استاندارد که تنها خروجی DC خورشیدی را برای استفاده فوری یا صادرات شبکه به AC تبدیل می‌کند، یک اینورتر هیبریدی به طور همزمان برق پانل‌های فتوولتائیک، سیستم ذخیره انرژی باتری (BESS)، شبکه برق و در صورت اختیاری یک ژنراتور پشتیبان را مدیریت می‌کند. در زمان واقعی تصمیم می‌گیرد از کدام منبع استفاده کند، باتری را شارژ کند یا نه، و چه زمانی انرژی مازاد را صادر کند - همه بر اساس منطق اولویت قابل تنظیم و داده‌های مصرف زنده.

این قابلیت چیزی است که اینورترهای هیبریدی را برای دستیابی به برابری انرژی مرکزی می کند - نقطه ای که در آن هزینه انرژی تولید شده و خود ذخیره شده برابر یا کمتر از قیمت واردات شبکه است. با جابجایی هوشمند بارها و اجتناب از واردات شبکه با اوج تعرفه، یک سیستم اینورتر هیبریدی با پیکربندی خوب می‌تواند قبض‌های برق را به‌طور چشمگیری کاهش دهد و در عین حال به عنوان یک پشتیبان انعطاف‌پذیر در هنگام خاموشی عمل کند.

معماری اصلی: مسیرهای قدرت چگونه ساختار می‌شوند

درک معماری داخلی یک اینورتر هیبریدی به اپراتورها و نصب کنندگان کمک می کند تا تنظیمات و اندازه گیری بهتری را اتخاذ کنند. یک اینورتر هیبریدی مبتنی بر ذخیره سازی PV و باتری معمولاً چندین بلوک عملکردی کلیدی را در یک واحد ادغام می کند:

• شارژر خورشیدی MPPT : نقطه توان آرایه PV را برای استخراج انرژی تحت شرایط تابش و دما متغیر ردیابی می کند. مدل‌های بالاتر شامل دو یا چند ردیاب MPPT مستقل برای مدیریت آرایه‌ها با جهت‌گیری‌ها یا پروفایل‌های سایه‌دار متفاوت هستند.
• مبدل باتری دو طرفه : باتری را از خورشید یا شبکه شارژ می کند و آن را برای تامین بار تخلیه می کند. راندمان در هر دو جهت شارژ و دشارژ مستقیماً بر تلفات رفت و برگشت سیستم تأثیر می‌گذارد، بنابراین رتبه‌بندی راندمان اینورتر بالاتر از 97 درصد برای کاربردهای با دوچرخه بالا ترجیح داده می‌شود.
• رابط شبکه و Anti-Islanding : هماهنگ سازی با شبکه ابزار را برای واردات/صادرات بدون درز مدیریت می کند و شامل حفاظت اجباری ضد جزیره ای برای جلوگیری از تغذیه برگشتی در هنگام قطع شبکه، مطابق با استانداردهایی مانند IEEE 1547 و VDE-AR-N 4105 است.
• AC Bypass و سوئیچ انتقال : در حالت‌های خارج از شبکه یا پشتیبان، اینورتر بارها را از شبکه به منبع باتری/خورشیدی سوئیچ می‌کند، معمولاً در عرض 10 تا 20 میلی‌ثانیه، به اندازه کافی سریع برای حفظ تجهیزات حساس مانند دستگاه‌های پزشکی یا زیرساخت فناوری اطلاعات.
• پورت ورودی ژنراتور : بسیاری از پلتفرم‌های اینورتر هیبریدی دارای ورودی AC اختصاصی برای ژنراتور دیزلی یا گازی هستند که به سیستم اجازه می‌دهد از توان ژنراتور برای شارژ باتری‌ها یا تکمیل منبع بار در زمانی که خورشیدی و ذخیره‌سازی هر دو ناکافی هستند استفاده کند.

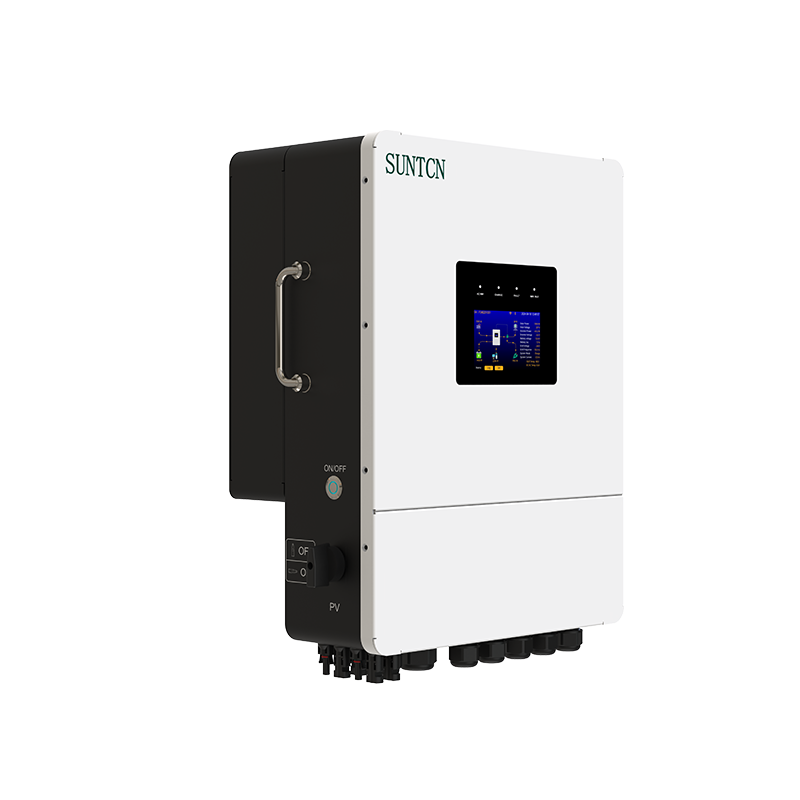

اینورتر هیبریدی SUNTCN همه این مسیرها را در یک شاسی جمع و جور و با راندمان بالا ادغام می‌کند و به نصاب‌ها اجازه می‌دهد تا PV، باتری‌ها، شبکه و ژنراتورها را بدون دستگاه‌های کوپلینگ خارجی متصل کنند. این معماری یکپارچه پیچیدگی نصب و تعداد اجزا را کاهش می‌دهد - یک مزیت کلیدی هم در بازسازی‌های مسکونی و هم در ساختمان‌های تجاری جدید.

مدیریت جریان نیرو: منطق اولویت بندی توضیح داده شده است

هوش واقعی یک اینورتر هیبریدی در الگوریتم مدیریت انرژی آن نهفته است. پلتفرم‌ها حالت‌های عملیاتی قابل تنظیمی را ارائه می‌دهند که ترتیب اولویت را برای نحوه منبع‌یابی، ذخیره‌سازی و صادرات نیرو مشخص می‌کنند. سه حالت رایج عبارتند از:

حالت اولویت خورشیدی

در این حالت، تمام خروجی خورشیدی موجود برای تامین بارهای متصل استفاده می شود. هر گونه مازاد پس از تامین بارها به سمت شارژ باتری هدایت می شود. هنگامی که باتری به سقف تنظیم شده حالت شارژ (SoC) خود رسید، انرژی خورشیدی اضافی به شبکه صادر می شود یا بسته به مقررات محلی محدود می شود. واردات شبکه تنها زمانی آغاز می شود که خروجی خورشیدی و تخلیه باتری با هم نتوانند تقاضا را برآورده کنند. این حالت برای به حداکثر رساندن مصرف خود در محیط‌های تعرفه خوراک (FiT) که قیمت‌های صادراتی پایین است، ایده‌آل است.

حالت اولویت باتری

در اینجا سیستم تخلیه باتری را برای پاسخگویی به بارها قبل از کشیدن از شبکه در اولویت قرار می دهد. خورشیدی همچنان باتری را در طول روز شارژ می‌کند، اما منطق توزیع برای به حداکثر رساندن استفاده از باتری تنظیم شده است. این حالت برای ساختارهای تعرفه زمان استفاده (TOU) مناسب است که در آن برق شبکه در ساعات کم مصرف به طور قابل توجهی ارزان تر است. باتری در طول شب با قیمت ارزان شارژ می شود و در پنجره های اوج قیمت تخلیه می شود و کاهش قابل توجهی در صورتحساب به همراه دارد.

حالت اولویت شبکه

در حالت اولویت شبکه، اینورتر اساساً برای تامین بارها از شبکه خارج می شود و تنها زمانی به باتری یا خورشیدی سوئیچ می کند که برق شبکه در دسترس نباشد یا تعرفه ها از آستانه تعیین شده فراتر رود. این حالت در بازارهایی با نرخ تعرفه خوراک بالا که در آن صادرات خورشیدی از نظر اقتصادی سود بیشتری نسبت به مصرف شخصی دارد، یا در سیستم‌هایی که طول عمر باتری بر دوچرخه‌سواری روزانه اولویت دارد، استفاده می‌شود.

سازگاری باتری و اندازه برای سیستم های هیبریدی

انتخاب شیمی و ظرفیت باتری تأثیر مستقیمی بر عملکرد کلی یک سیستم اینورتر هیبریدی دارد. فسفات آهن لیتیوم (LiFePO4) به دلیل طول عمر چرخه (معمولاً 3000 تا 6000 چرخه کامل)، پایداری حرارتی و تحمل عمق تخلیه بالا (DoD) تا 90-95٪، به شیمی غالب برای کاربردهای مسکونی و تجاری سبک تبدیل شده است.

هنگام تعیین اندازه بانک باتری، متغیرهای کلیدی برای تعادل عبارتند از:

• پروفایل بارگذاری روزانه : میانگین مصرف انرژی روزانه (کیلووات ساعت) را محاسبه کنید و دوره های اوج تقاضا را که باید از شبکه جبران شود شناسایی کنید.
• نیاز به استقلال : برای کاربردهای حیاتی پشتیبان، باتری را طوری اندازه بگیرید که بارهای ضروری را برای 8 تا 12 ساعت بدون ورودی خورشیدی تامین کند.
• نرخ تخلیه مداوم اینورتر : اطمینان حاصل کنید که جریان تخلیه مداوم باتری (C-rate) با برق خروجی AC اینورتر سازگار است تا از ایجاد گلوگاه در حوادث پر بار جلوگیری شود.
• قابلیت گسترش : اینورتر هیبریدی را انتخاب کنید که از افزایش ظرفیت باتری از طریق ماژول های موازی باتری پشتیبانی می کند و به سیستم اجازه می دهد تا با افزایش نیاز به انرژی در طول زمان رشد کند.

یکپارچه سازی ژنراتور: گسترش انعطاف پذیری سیستم هیبریدی

برای سایت‌هایی با قطعی شبکه مکرر یا نیازهای استقلال خارج از شبکه بالا، ادغام یک ژنراتور با اینورتر هیبریدی یک معماری پشتیبان چند منبعی قوی ایجاد می‌کند. اینورتر هیبریدی به‌عنوان کنترل‌کننده اصلی عمل می‌کند، زمانی که SoC باتری به زیر آستانه تعیین‌شده می‌رسد، به‌طور خودکار ژنراتور را راه‌اندازی می‌کند و زمانی که باتری به اندازه کافی شارژ شد، آن را خاموش می‌کند - معمولاً تا 80٪ برای محافظت از عمر چرخه.

یک پارامتر پیکربندی کلیدی است محدودیت جریان شارژ ژنراتور ، که از بارگذاری بیش از حد ژنراتور با محدود کردن مقدار خروجی آن توسط اینورتر برای شارژ باتری در مقابل تامین بار جلوگیری می کند. به عنوان مثال، یک ژنراتور 5 کیلوولت آمپر با ظرفیت 80 درصد (4 کیلو وات) ممکن است 2.5 کیلو وات را به بارها و 1.5 کیلو وات را به شارژ باتری اختصاص دهد و اطمینان حاصل کند که ژنراتور با ضریب بار راحت و کارآمد کار می کند. اندازه مناسب ژنراتور باید برای بار ترکیبی و تقاضای شارژی که ممکن است اینورتر هیبریدی به طور همزمان وجود داشته باشد را در نظر بگیرد.

نظارت، ثبت داده ها و مدیریت از راه دور

یک اینورتر هیبریدی بدون نظارت جامع فرصتی است که از دست رفته است. داده‌های بی‌درنگ و تاریخی در مورد بازده خورشیدی، وضعیت شارژ باتری، مصرف بار، واردات/صادرات شبکه و کارایی سیستم برای اعتبارسنجی عملکرد سیستم در برابر اهداف طراحی و برای تشخیص پیش‌گیرانه خطا ضروری هستند.

پلتفرم‌های اینورتر هیبریدی پیشرو - از جمله آنهایی که در محدوده محصولات SUNTCN هستند - نظارت متصل به ابر را از طریق ارتباط Wi-Fi یا RS485 Modbus به یک ثبت‌کننده داده محلی با داده‌هایی که از طریق پورتال وب یا برنامه تلفن همراه قابل دسترسی هستند، ارائه می‌کنند. معیارهای کلیدی برای نظارت روزانه عبارتند از:

• نسبت خود مصرفی : درصد تولید مستقیم خورشیدی مصرف شده در محل (هدف: بالای 70 درصد در سیستم های مسکونی بهینه شده).
• نسبت خودکفایی : درصد کل تقاضای بار که توسط انرژی خورشیدی و باتری بدون واردات شبکه تامین می شود (هدف: 60 تا 80 درصد در آب و هوای عرض جغرافیایی متوسط با اندازه باتری کافی).
• تعداد چرخه باتری و SoH : ردیابی وضعیت سلامت اجازه می دهد تا قبل از اینکه کاهش ظرفیت بر خدمات تأثیر بگذارد، برنامه ریزی جایگزین باتری فعالانه انجام شود.
• منحنی بازده اینورتر : ارجاع متقابل راندمان خروجی واقعی در برابر بازده رتبه‌بندی شده CEC یا اتحادیه اروپا برای شناسایی ناهنجاری‌هایی که ممکن است نشان دهنده مشکل سخت‌افزاری باشد.

پاسخگویی به تقاضاهای انرژی آینده با یک پلتفرم هیبریدی مقیاس پذیر

یکی از استدلال‌های قانع‌کننده برای استقرار اینورتر هیبریدی امروزی، اثبات آینده است. تقاضای انرژی در مکان‌های مسکونی و تجاری در حال افزایش است که ناشی از شارژ EV، پمپ‌های حرارتی جایگزین گرمایش گاز و برق‌رسانی فرآیندهای صنعتی است. یک سیستم اینورتر هیبریدی با ذخیره باتری قابل ارتقا، ورودی PV چند MPPT و سازگاری با ژنراتور می‌تواند این بارهای جدید را بدون نیاز به تعویض زیرساخت عمده‌فروشی به صورت تدریجی جذب کند.

اپراتورهای شبکه همچنین به طور فزاینده ای برنامه های پاسخگویی به تقاضا و نیروگاه مجازی (VPP) را ارائه می کنند که به مدیریت بار انعطاف پذیر پاداش می دهد. پلتفرم‌های اینورتر هیبریدی با API باز یا قابلیت یکپارچه‌سازی VPP تایید شده به صاحبان سایت اجازه می‌دهند در این برنامه‌ها شرکت کنند و از انرژی ذخیره‌شده خود درآمد کسب کنند و در عین حال خدمات پایداری شبکه را ارائه دهند. از آنجایی که سیاست‌های تعرفه خوراک در سطح جهانی تکامل می‌یابند، این توانایی برای تغییر از یک صادرکننده غیرفعال به یک شرکت فعال در شبکه، تمایز مهمی برای سیستم‌های مستقر امروزی خواهد بود.

ترکیبی از یک آرایه PV با طراحی خوب، یک بانک باتری با اندازه مناسب و یک اینورتر هیبریدی هوشمند، مسیر عملی و اقتصادی را برای استقلال انرژی برای اکثر کاربران نهایی نشان می‌دهد. انتخاب یک پلتفرم با مدیریت چند منبع اثبات شده، راندمان رفت و برگشت بالا، و قابلیت‌های نظارت از راه دور قوی، تضمین می‌کند که سیستم به ارائه ارزش بسیار فراتر از دوره بازپرداخت اولیه خود ادامه می‌دهد.
